次磷酸铝

次磷酸铝分解温度为300℃，可用于聚丙烯PP，TPE/TPU电线电缆，聚氯乙烯PVC，灌封胶等材料的无卤阻燃剂，一般很少用于尼龙PA，聚乙烯PE，聚酯PET，橡胶，PC等。次磷酸铝的磷含量为40%，是稍次于红磷的无卤无机磷系阻燃剂，和二乙基次膦酸铝的区别较大，用途等也几乎不同。次磷酸铝结构式为Al(H2PO2)3，CAS为7784-22-7 ，溶解度为0.1g/100ml水。具有粒径小，分散均匀，不析出，添加量少，环保等特点。

一，基本信息

中文名称：次磷酸铝；白化红磷

英文名称：Aluminium hypophosphite;Phosphinicacid aluminumsalt;AHP
化学式：Al(H2PO2)3
CAS NO.：7784-22-7

HS NO.：28351000

UN编号：3178

EINECS号：479-150-8
分子量：221.96

堆积密度(20℃)：1.2 g/cm3

危险等级：4.1类

执行标准：HG/T4833-2015

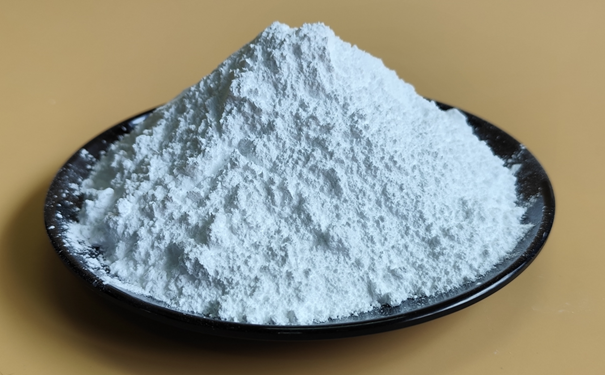

性状：白色粉末，微溶于水

出口：退税率0；需办理商检，危包证

20尺小柜集装箱数量：打托12吨；免熏蒸托盘或CP1-3托盘

二，产品指标

次磷酸铝%≥98.0

磷P%≥40.0

粒径(D50)μm：3-5

粒径(D98)μm≤20

白度≥98

氯Cl%≤0.005

水份w%≤0.5

PH值：3-5

1%分解温度(℃)≥300

三，阻燃机理

1，单独使用阻燃机理

次磷酸铝在超过分解温度后产生大量磷酸脂、偏磷酸盐等不燃物质，同时吸收材料的表面热量，降低着火点温度，磷酸酯覆盖在材料表面起到隔绝氧气和热量传递的作用。磷酸盐中的五氧化二磷可以捕捉燃烧反应中的氢自由基（H・）和羟基自由基（OH・）等，从而中断燃烧的链式反应。

2，复配阻燃机理

次磷酸铝与MCA阻燃剂复配后能发挥磷氮协同阻燃效果，MCA分解后产生氨气NH3、氮气N2等不燃性气体。这些气体可以稀释燃烧区域的氧气浓度，使燃烧无法持续进行。同时，氮气等惰性气体还可以在聚合物表面形成一层气膜，阻碍热量和氧气向聚合物内部传递，起到隔离作用。此外，含氮化合物分解产生的自由基也可以与燃烧反应中的自由基相互作用，抑制自由基的链式反应，从而达到阻燃的效果。氨气NH3、氮气N2可以促进含磷化合物的分解和挥发，使磷的阻燃作用更加充分地发挥。磷酸盐类炭层可以阻止氨气NH3、氮气N2气体过快逸出，使这些气体在炭层下积聚，形成更高的压力，从而更有效地稀释氧气和可燃性气体，增强阻燃效果。

四，应用配方举例

1，聚丙烯PP V-2阻燃配方

0.45%次磷酸铝，0.45% MHB， 0.1% 聚联枯

2，TPE柔性线缆阻燃配方

7-12%次磷酸铝，2%MCA

五，注意事项

1，次磷酸铝在尼龙PA，聚酯PET，聚碳酸酯PC，ABS，聚乙烯PE，橡胶，木材，纸张等材料的阻燃效果较差，不适合使用。

2，一般不适合于氢氧化镁复配，氢氧化镁极性高，碱性强，会导致次磷酸铝分解或降低阻燃效果。可以与氢氧化铝，MHB，硫酸钡，滑石粉，硼酸锌等复配使用。

3，长时间不使用，可能会有少量吸潮现象，需烘干后使用，否则影响阻燃效果。

4，在高温下，特别是螺杆局部剪切温度过高的时候，会有少量磷化氢产生，在部分行业对磷化氢有限制要求的需谨慎考虑使用。

六，包装储运

25公斤/包，存于干燥阴凉库房，避免火源，与氧化剂，碱性化学品分开存放。

次磷酸铝不耐碱和氧化剂，疏水性较好，比聚磷酸铵APP的水溶性小，目前一般没有包覆或表面改性。一般可以加入偶联剂，润滑剂等助剂以改善在阻燃材料中的分散性，减少析出，发白，起霜等现象。
